探索顯微鏡下的奧秘：如何形成圖像

    在微觀世界的探索中，顯微鏡扮演著至關重要的角色。它不僅讓我們觀察到肉眼無法察覺的細節，還揭示了自然界的精妙構造。但你是否曾好奇，顯微鏡是如何形成我們所見的圖像的呢？本文將帶你一探究竟。

    光線與樣本的互動

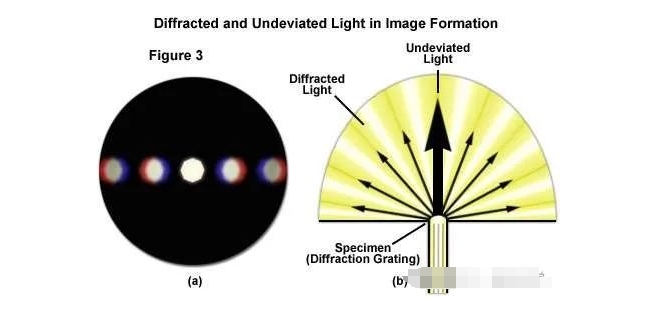

    在光學顯微鏡中，圖像的形成始于照明光源發出的光線。這些光線在經過聚光鏡后，會穿過樣本。部分光線未受干擾，直接穿過樣本，這些被稱為直射光。而另一部分光線則與樣本發生相互作用，發生偏折或衍射。這些衍射光線與直射光在相位上存在特定的差異，從而攜帶了樣本的結構信息。

    相消干涉與圖像構建

    當這些光線到達目鏡固定光闌處的中間像平面時，衍射光線與直射光線發生相消干涉。這種干涉效應導致了明暗相間的圖案形成，這些圖案構成了我們最終看到的圖像。目鏡進一步放大這個圖像，使其能夠被我們的視網膜、相機的膠片平面或數字傳感器所捕捉。

    衍射光與分辨率

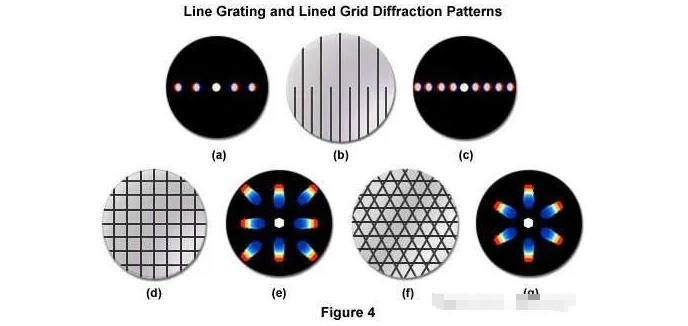

    ErnstAbbe，一位著名的德國顯微鏡學家和光學理論家，提出了一個關鍵的理論：如果物鏡能夠捕獲至少0階和1階衍射光，那么樣本的細節就能得到解析。這意味著，進入物鏡的衍射級數越多，我們得到的圖像就越能準確代表原始物體。因此，高數值孔徑的物鏡能夠捕獲更多的衍射級數，從而提供更高的分辨率。

    油浸物鏡的優勢

    在物鏡前透鏡和蓋玻片之間的空間中使用折射率高于空氣的介質，如浸油，可以減小衍射光的角度，使得衍射光的扇形被壓縮。這樣，油浸物鏡能夠捕獲更多的衍射級數，從而產生比干式物鏡更好的分辨率。

    艾里斑與圖像質量

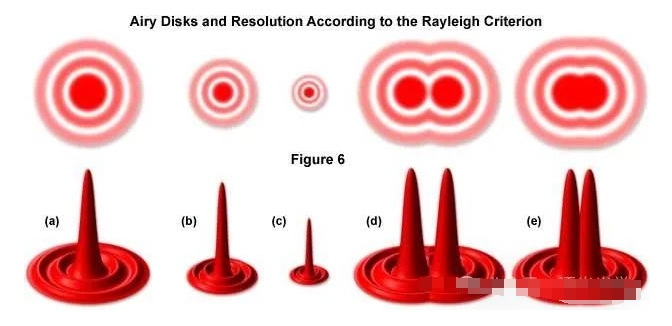

    在物鏡的后焦平面上，直射光和衍射光以艾里斑的形式出現，這些小圓形衍射圖案是我們形成圖像的基礎。高數值孔徑物鏡產生的艾里斑尺寸更小，這意味著它們可以分辨更小的細節。當兩個艾里斑靠得太近，以至于它們的中心亮點重疊時，這兩個細節就無法分辨。相反，如果艾里斑相距足夠遠，它們所表示的細節就可以被清晰地區分。

    顯微鏡下的圖像形成是一個復雜而精妙的過程，涉及到光線與樣本的互動、相消干涉、衍射光的捕獲以及艾里斑的形成。了解這些原理不僅有助于我們更好地使用顯微鏡，也讓我們對光學顯微鏡的成像能力有了更深的認識。隨著技術的不斷進步，顯微鏡將繼續為我們揭開更多微觀世界的奧秘。
