什么是激光擺動焊接技術？基于能量編程的高精度焊縫質量調控機制與應用

    從汽車工業的輕量化鋁合金車架焊接，到航空航天領域的精密構件連接，對焊縫質量的要求日趨嚴苛——不僅需保障穩定的熔深與良好的間隙橋接能力，更需有效抑制氣孔、飛濺等焊接缺陷。傳統激光焊接技術采用線狀熱源，難以適配復雜工況下的高質量焊接需求。而激光擺動焊接技術通過“基于路徑的能量編程”創新思路，構建了焊縫質量“定制化”調控的技術框架，為解決復雜焊接難題提供了系統性方案。該技術的核心邏輯在于：通過選取特定擺動模式構建“能量分布骨架”，結合工藝參數協同優化，最終實現對熔池流體動力學行為與匙孔穩定性的精準控制。

    一、技術本質：從“固定熱源”到“可編程能量路徑”的技術躍遷

    激光擺動焊接并非激光束的簡單偏移運動，而是一套以“目標路徑能量質量”為核心的閉環調控系統。其技術原理可分解為三個核心環節：

    1.目標導向的擺動模式選取：根據具體焊接需求（如橋接5mm及以上間隙、抑制鋁合金焊接氣孔、實現超深熔焊等），確定具備對應“能量分布特征”的擺動模式。例如，需強化側壁熔合時，優先選取能量可集中于路徑兩側的模式；需實現熔池劇烈攪拌時，則選取具備交叉路徑的模式。

    2.運動學特征主導能量分布規律：每種擺動模式的瞬時速度、加速度及路徑曲率，直接決定激光光斑的“能量駐留時間”與“能量作用時序”。其中，駐留時間長短決定局部能量密度高低；能量作用時序則主導熔池的預熱、攪拌與凝固過程，進而對焊縫組織性能產生深遠影響。

    3.工藝參數微調鎖定最優工況：通過調節擺幅（能量空間覆蓋范圍）、頻率（能量時間重復速率）、焊接速度等關鍵參數，進一步優化能量分布的均勻性與針對性，最終實現熔池行為的“定制化”調控——如通過高頻擺動抑制飛濺，通過大擺幅拓展熔合區范圍。

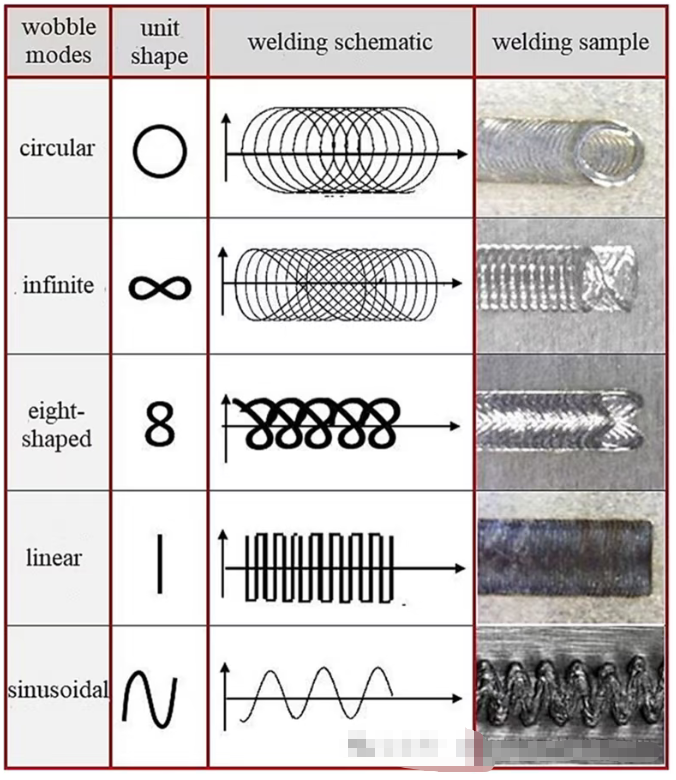

    二、四大核心擺動模式：運動學差異驅動的能量分布特性

    不同擺動模式的運動學特征存在顯著差異，導致其能量在時空維度呈現獨特分布規律，進而適配不同焊接場景。以下四類主流模式的技術特性尤為關鍵：

    1.ZigZag模式：能量集中于路徑銳邊，適用于大間隙橋接

    ZigZag模式采用“分段直線運動+瞬時轉向”的路徑設計，其運動學特征具有顯著辨識度：直線段保持較高勻速，保障焊接效率；到達路徑頂點時，速度瞬時降至零，理論上加速度趨近無窮大（即“運動學奇點”）。

    該特征直接導致能量分布呈現“兩極分化”：直線段能量分布均勻，頂點處因駐留時間延長形成“能量熱點”。該模式的技術優勢在于，頂點的高能量密度可增強側壁熔合能力，大擺幅工況下能有效橋接寬間隙；但需特別注意，頂點區域過熱易引發匙孔反沖壓力驟增，可能誘發飛濺缺陷，需通過頻率參數微調平衡風險。

    2.Sine/Cos模式：能量平滑過渡，兼顧焊接穩定性與焊縫成型質量

    與ZigZag模式的“銳邊轉向”不同，Sine/Cos模式采用連續平滑的曲線路徑，切向速度沿路徑呈正弦規律變化：中心線處速度達到峰值（能量駐留時間短），波峰與波谷處速度降至最低（能量駐留時間長），且全程加速度變化平緩，無沖擊性轉向。

    其能量分布呈現“條狀集中區”特征——路徑兩側的波峰與波谷形成連續高能帶，既能保障側壁充分熔合，又規避了ZigZag模式的沖擊性轉向缺陷。在高頻（>100Hz）工況下，該模式可形成寬淺熔池，有效抑制飛濺，特別適用于對焊縫成型美觀度要求較高的場景（如不銹鋼裝飾構件焊接）。

    3.8字形/無窮大（∞）模式：中心能量疊加，高效解決氣孔缺陷

    8字形與無窮大模式是運動學最為復雜的擺動類型，通過“雙環形平滑轉向+中心點交叉”的路徑設計，形成獨特的“二次經過”特征：不僅環形遠端存在速度低谷（能量集中），中心點更會被激光兩次掃描，形成穩定的“能量疊加區”。

    該能量分布的核心技術優勢在于強熔池攪拌能力：中心疊加區的持續高溫與高頻交叉剪切作用，可打破熔池內氣泡束縛，促進氣體排出——這一特性正是解決鋁合金焊接氣孔問題的關鍵。在高頻（150200Hz）工況下，該模式還能實現晶粒細化，提升焊縫力學性能，是航空航天鋁合金構件焊接的優選方案。

    4.螺旋形模式：能量時序可控，實現面狀熱源定制化

    螺旋形模式的路徑由“最終直徑、螺距、旋轉速度”共同定義，其運動學核心為“連續變化的曲率”，切向速度可通過控制算法保持恒定或平滑增減。該模式能量分布的關鍵在于“時序可控性”，具體表現為：

    小螺距+高轉速：路徑重疊率高，形成均勻“面熱源”，適用于圓形貼片密封焊、激光熔覆等面狀熔化任務，可保障焊接表面平整；

    大螺距+低轉速：軌跡清晰可見，可用于焊接表面織構化處理；

    向內收斂路徑：焊接收尾階段可集中能量填補中心弧坑，有效抑制裂紋缺陷，特別適配圓形焊縫的起收弧控制（如管道環焊）。

    三、工藝參數協同調控：擺幅與頻率的時空調控機制

    在激光擺動焊接工藝體系中，擺幅（空間維度參數）與頻率（時間維度參數）是核心正交參數，二者的協同調節直接決定能量分布的最終效果；結合焊接速度，可實現從“線狀熱源”到“面狀熱源”的全工況覆蓋。

    1.頻率：定義能量作用的時間維度特征

    頻率決定激光對熔池的“沖擊重復頻率”，不同頻率區間的技術效果差異顯著：

    低頻（<50Hz）：能量周期性特征明顯，熔池易出現“脈沖式”波動，適用于需刻意保留周期性焊縫組織的特定場景（如部分特種合金焊接）；

    高頻（>100Hz）：激光對熔池的沖擊作用連續化，可抵消局部能量波動，實現宏觀能量均勻化——參考網頁圖3可知，200Hz頻率下的能量密度分布遠較10Hz更為平緩，能有效抑制飛濺與匙孔不穩定現象。

    2.擺幅：定義能量作用的空間覆蓋范圍

    擺幅決定能量的空間分布邊界，其參數選取需與焊接間隙、板材厚度精準適配：

    大擺幅（>1.8mm）：以犧牲局部能量密度為代價，實現更寬的熔合區與更強的橫向作用力——參考網頁圖4可見，2.4mm擺幅下的流體流速覆蓋范圍顯著大于0.6mm，適用于橋接3mm及以上大間隙；

    小擺幅（<1mm）：能量高度集中于中心線區域，可對高斯光斑的能量分布進行“塑形”（柔化或銳化），適用于薄板高速焊（如鋰電池極耳焊接），能避免燒穿缺陷并保障熔深均勻。

    3.關鍵協同參數：擺動重疊率

    擺幅、頻率與焊接速度共同決定“擺動重疊率”（相鄰擺動路徑的重疊程度）：高重疊率（小擺幅+高頻+低速度）可形成面熱源，適用于激光熔覆；低重疊率（大擺幅+低頻+高速度）可形成類線狀熱源，適用于深熔焊。該參數是連接“擺動模式選取”與“實際焊接工況”的核心紐帶。

    四、擺動模式選型指南：基于焊接需求的精準匹配方案

    激光擺動焊接的核心技術價值在于“按需匹配”——根據具體焊接工況選取最優模式與參數組合。以下為典型焊接需求的選型建議：

    結語：從“經驗驅動”到“機理驅動”的焊接技術轉型

    激光擺動焊接技術的突破，本質上實現了焊接技術從“經驗驅動”向“物理機理驅動”的轉型。通過解析擺動模式的運動學特征與能量分布規律，工程技術人員可擺脫傳統試錯法的局限，基于焊接目標進行能量路徑的逆向設計。未來，隨著人工智能（AI）算法與實時傳感技術的深度融合，激光擺動焊接將進一步實現“工藝參數自優化”，適配更為復雜的焊接場景（如異種金屬焊接、極端厚度差構件焊接等），成為高端制造業的核心技術支撐。
