自由曲面光學如何提升望遠鏡的圖像質量

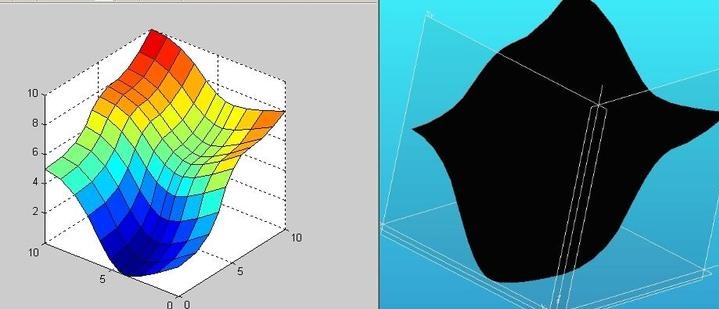

    自由曲面光學是光學設計領域的一個相對較新的分支，涉及使用不具有旋轉或平移對稱性的表面。與傳統的球面和非球面鏡不同，自由曲面光學可以針對廣泛的光學像差進行定制化校正，從而顯著提升圖像質量。這項技術已廣泛應用于各種天文儀器，包括望遠鏡，在提高圖像清晰度和分辨率方面發揮著至關重要的作用。

    1.光學像差校正

    自由曲面光學提升圖像質量的主要途徑之一是校正光學像差。像差如球差、彗差和散光會顯著降低望遠鏡產生的圖像質量。自由曲面光學允許設計具有復雜形狀的鏡面和透鏡，能夠精確校正這些像差。

    例如，一個口徑為250毫米的自由曲面望遠鏡被設計為在整個視場中實現與設計規格一致的圖像質量，即在76lp/mm（傳感器陣列奈奎斯特頻率的70%）處達到30%的調制傳遞函數（MTF）。通過精心設計自由曲面形狀以補償光學系統的固有像差，實現了這一性能水平。

    2.擴展視場

    自由曲面光學的另一個顯著優勢是能夠為望遠鏡提供更寬的視場（FOV）。傳統望遠鏡通常受到旋轉對稱光學的限制，視場較窄。然而，自由曲面光學可以通過設計具有更寬視場的光學系統來突破這些限制。

    一個顯著的例子是一個自由曲面寬視場空間成像望遠鏡，其設計視場達到了120°，幾乎可以從大約700公里的高度從地平線到地平線進行地球觀測。更寬的視場使得望遠鏡在單次觀測中能夠捕獲更多的天空，從而實現更全面和高效的數據收集，這對于空間地球觀測任務尤為重要。

    3.緊湊輕量化設計

    自由曲面光學還有助于開發更緊湊、更輕便的望遠鏡。通過使用非對稱鏡面，光路可以大幅縮短，從而實現更小、更輕的光學系統。這對于空間任務尤為重要，因為儀器的尺寸和重量是重要的限制因素。

    例如，一個自由曲面光學望遠鏡的設計將鏡面數量從九個減少到六個，將望遠鏡的整體包裝縮小了十倍以上。尺寸和重量的減少不僅使望遠鏡更容易發射和部署，還顯著降低了建造和維護這些儀器的成本。緊湊輕便的望遠鏡特別適合立方體衛星和其他小型衛星任務，這些任務正日益成為傳統大型空間任務的成本效益替代方案。

    4.提高分辨率和靈敏度

    除了校正像差和提供更寬的視場外，自由曲面光學還可以提高望遠鏡的分辨率和靈敏度。更高的分辨率允許捕獲更詳細、更精確的圖像，這對于研究天體的復雜結構至關重要。更高的靈敏度則使望遠鏡能夠檢測到更微弱、更遙遠的天體，擴展了天文研究的范圍。

    例如，一個用于地球觀測的自由曲面望遠鏡的空間分辨率為2.6公里，而傳統望遠鏡為7公里。分辨率的顯著提高使得對地球表面的更詳細監測成為可能，包括天氣模式、海況、森林火災和森林砍伐等。在天文應用中，更高的靈敏度使望遠鏡能夠檢測到來自遙遠星系和恒星的微弱信號，為理解宇宙提供了寶貴的數據。

    5.先進制造和測試技術

    自由曲面光學在望遠鏡中的實現得益于制造和測試技術的進步。計算機控制的制造技術，如單點金剛石車削（SPDT），可以生產出表面粗糙度為納米級、形狀精度接近亞微米的自由曲面鏡面。這些精密制造方法確保了光學組件滿足高性能望遠鏡的嚴格要求。

    此外，先進計量技術的發展使得自由曲面光學的準確表征成為可能。這對于驗證制造的組件是否符合設計規格以及確保望遠鏡的整體性能至關重要。準確的測試和表征是自由曲面光學系統開發中的重要步驟，有助于識別和糾正任何偏離設計的情況。

    自由曲面光學通過校正光學像差、提供更寬的視場、實現緊湊輕量化設計、提高分辨率和靈敏度以及利用先進制造和測試技術，顯著提升了望遠鏡的圖像質量。隨著技術的不斷進步，自由曲面光學在望遠鏡中的應用有望增長，為更詳細、更全面的宇宙研究鋪平了道路。

    該領域的持續研究和開發預示著未來將有更多創新解決方案，進一步推動我們對宇宙的觀測和理解。憑借其眾多優勢，自由曲面光學有望在下一代望遠鏡和空間任務中發揮關鍵作用，為天文發現開辟新的可能性。
