激光多模抑制及基模輸出實現技術：原理、方法與應用研究

    在激光技術領域，基模（TEM??模）憑借其對稱圓形高斯光斑、低發散角及高能量集中度的獨特優勢，成為精密加工、醫療診斷、量子通信等高端應用場景的核心技術需求。然而，激光器運行過程中，受諧振腔模式競爭、增益分布不均、外部環境擾動等因素影響，易激發高階模（如TEM??、TEM??模），導致輸出激光光斑畸變、能量分散，嚴重制約應用精度與效率。因此，抑制多模振蕩、實現高純度基模輸出，已成為激光技術優化與升級的關鍵研究方向。本文將系統剖析基模與高階模的本質差異，全面梳理主流選模技術的原理與特性，并結合實際應用場景提出技術方案選擇建議，為激光設備研發與性能優化提供理論支撐。

    一、基模與高階模的核心差異：選模技術的理論基礎

    實現基模穩定輸出的前提，是明確基模（TEM??模）與高階模的固有物理差異——這些差異是所有選模技術設計的核心依據，也是后續調控策略的邏輯起點。

    從物理特性維度分析，二者的區別主要體現在以下三方面：

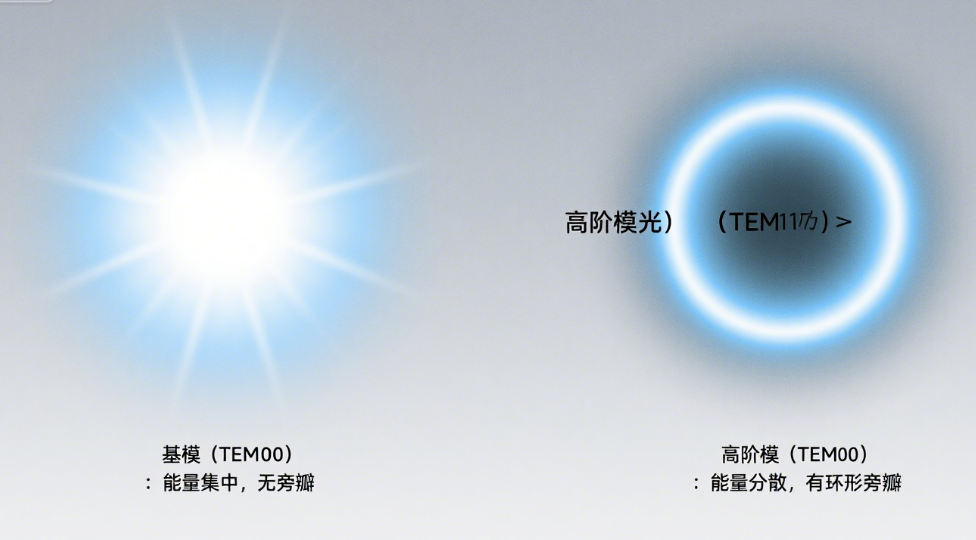

    光斑尺寸與能量分布：基模光斑呈嚴格對稱的圓形高斯分布，能量高度集中于中心區域，邊緣能量隨距離呈指數級衰減；高階模光斑則存在明顯旁瓣結構（如TEM??模呈“環形”分布），橫向尺寸顯著大于基模，能量分散于邊緣區域，導致能量利用率大幅降低。

    諧振腔損耗特性：在相同諧振腔結構參數下，高階模因光斑覆蓋范圍廣，易與腔壁發生接觸吸收或從腔口溢出，其往返損耗（包括吸收損耗、溢出損耗）顯著高于基模；基模因能量集中、方向性強，可沿諧振腔軸線穩定往返，損耗系數遠低于高階模，具備更強的振蕩穩定性。

    增益場匹配度：基模的高斯能量分布與“中心強、邊緣弱”的理想增益場高度契合，能夠高效獲取增益介質提供的能量；高階模因邊緣能量占比高，若增益場呈均勻分布或邊緣增益不足，則難以達到振蕩閾值，無法形成穩定振蕩。

    選模技術的核心邏輯，在于通過結構設計或參數調控放大上述差異：一方面通過物理手段增強高階模的損耗，削弱其振蕩能力；另一方面優化基模的增益匹配條件，強化其競爭優勢，最終實現“基模穩定振蕩、高階模被有效抑制”的技術目標。

    二、四大核心技術路徑：從結構調控到增益優化的多維度選模

    根據調控原理與技術手段的不同，激光基模輸出實現方法可劃分為四大類，各類技術針對不同激光器類型、功率需求及應用場景，具有明確的適用范圍與技術特性。

    （一）諧振腔結構優化：基于空間限制的基礎選模技術

    諧振腔作為激光模式形成的核心載體，其結構參數直接決定模式演化規律。通過調整腔型設計、物理尺寸或增益介質形態，可從空間上限制高階模的傳播，是激光選模領域最經典、應用最廣泛的技術路徑。

    1.光闌選模技術：精準攔截高階模

    該技術利用高階模光斑尺寸大于基模的特性，在諧振腔內特定位置（通常靠近增益介質或端鏡）插入小孔光闌，其孔徑略大于基模腰斑尺寸，通過“物理篩選”攔截超出孔徑范圍的高階模，僅允許基模通過。操作過程中需重點關注兩點：一是光闌位置需確保對腔內所有模式的有效覆蓋，避免因位置偏差導致高階模規避攔截；二是孔徑尺寸需通過諧振腔基模腰斑尺寸計算確定——孔徑過小會導致基模額外損耗，降低輸出功率；孔徑過大則無法有效攔截高階模，影響選模效果。在小型固體激光器（如Nd:YAG激光器）中，常于增益介質與輸出鏡之間設置可調光闌，通過遠場光斑觀測（基模表現為無旁瓣的對稱圓形光斑）微調孔徑，最終實現基模輸出。

    2.腔型選擇與優化：適配不同功率需求

    諧振腔的穩定性參數（g參數）直接影響模式抑制效果，需根據激光器功率等級與應用需求選擇適配腔型：

    穩定腔優化：平凹腔、共焦腔等穩定腔結構中，基模光束半徑沿腔軸分布更集中，高階模因發散角較大，易產生溢出損耗。例如，采用“平面鏡+凹面鏡”組成的平凹腔，當腔長L小于凹面鏡曲率半徑R時，可通過調整g參數增強對高階模的限制作用；縮短腔長可進一步擴大基模與高階模的光斑尺寸差異，使高階模更易因橫向溢出被抑制。穩定腔適用于中低功率激光器（如He-Ne激光器、小型固體激光器），能夠在保證基模純度的同時，兼顧輸出功率的穩定性。

    非穩腔選模：非穩腔的光束在腔內傳播過程中會持續放大并從邊緣溢出，高階模因邊緣能量占比高，其溢出損耗遠大于基模，僅基模可形成穩定振蕩。該技術適用于高功率激光器（如CO?激光器、高功率固體激光器），但需權衡輸出功率與模式純度的關系——非穩腔雖能有效抑制多模，但其輸出功率相較于穩定腔會略有降低。

    3.增益介質尺寸控制：從源頭限制模式傳播

    若增益介質的橫向尺寸僅與基模的光斑尺寸匹配，可從物理層面阻斷高階模的產生與傳播。例如，在固體激光器中，選用細直徑的Nd:YAG晶體棒，其橫向尺寸僅允許基模在介質內部傳播，高階模因尺寸超限被抑制；在光纖激光器中，單模光纖的纖芯直徑僅為幾微米，且通過階躍型折射率分布設計，確保只有基模滿足全反射條件，天然具備多模抑制能力——這也是光纖激光器能夠?qū)崿F(xiàn)高純度基模輸出的核心技術優勢之一。

    （二）模式損耗差異利用：基于敏感元件的強化選模技術

    通過在諧振腔內引入對模式特性（如偏振、傳播方向、衍射特性）敏感的元件，放大基模與高階模的損耗差異，使高階模的損耗遠大于基模，從而實現精準選模。

    1.布儒斯特窗選模技術：偏振與損耗的協同作用

    布儒斯特窗是一塊與激光光軸成布儒斯特角的光學薄片，其核心特性是對特定偏振方向（p偏振）的激光反射損耗為0，對其他偏振方向（s偏振）的激光反射損耗顯著增大。基模的偏振方向具有高度穩定性，易與布儒斯特窗的偏振傳輸條件匹配，可無損耗通過；高階模的偏振方向雜亂無章，難以滿足布儒斯特窗的偏振要求，會產生額外損耗。在He-Ne氣體激光器中，布儒斯特窗不僅能實現線偏振輸出，還能通過偏振相關的損耗差異有效抑制高階模，是氣體激光器選模的經典技術方案。

    2.模式選擇元件應用：主動偏離高階模

    通過在諧振腔內插入棱鏡、光柵或傾斜端鏡等元件，利用基模與高階模的傳播特性差異，主動增加高階模的損耗：

    棱鏡/光柵選模：不同模式的激光在棱鏡中的折射角或在光柵中的衍射角存在差異，高階模在傳播過程中會逐漸偏離諧振腔軸線，最終被腔壁吸收或溢出；基模因方向性強，可沿腔軸穩定傳播，不受元件影響。

    傾斜端鏡選模：微調諧振腔端鏡的角度，使高階模的光軸與腔軸產生偏差，在往返傳播過程中，高階模會持續偏離中心區域，逐漸被腔壁吸收；基模因方向性好，仍能沿腔軸實現穩定往返振蕩。

    （三）增益分布調控：基于能量供給的精準選模技術

    通過優化泵浦方式、控制泵浦參數或利用增益飽和效應，使增益場的分布與基模的高斯能量分布高度匹配，確保基模優先獲取增益，高階模因增益不足無法達到振蕩閾值——這是從“能量供給”層面實現選模的關鍵技術路徑。

    1.端面泵浦技術：構建高斯型增益場

    泵浦方式直接決定增益介質內的增益分布形態：側面泵浦時，泵浦光在增益介質內的分布較為均勻，易激發多種高階模；而端面泵浦（如半導體激光器端面泵浦Nd:YAG晶體）可將泵浦光聚焦成高斯光斑，使增益場呈現“中心強、邊緣弱”的高斯型分布，與基模的能量分布完美契合。這種匹配性使基模能夠高效獲取增益，高階模因邊緣增益不足被抑制，是中低功率固體激光器實現基模輸出的主流技術方案。

    2.泵浦功率控制：鎖定基模閾值區間

    激光模式的起振取決于增益是否超過其固有閾值：基模的增益閾值最低，高階模的增益閾值顯著高于基模。因此，將泵浦功率嚴格控制在“基模起振、高階模未起振”的區間內，可從根源上避免多模振蕩。實際操作中，需通過實驗測試確定激光器的基模閾值功率與高階模閾值功率，明確最佳泵浦功率范圍——功率過低會導致輸出功率不足，無法滿足應用需求；功率過高則會激發高階模，破壞基模的穩定性。

    3.增益飽和效應利用：強化基模競爭優勢

    基模的能量集中于增益介質的中心區域，會優先消耗中心區域的增益；高階模的能量主要分布于邊緣區域，當中心區域的增益被基模耗盡后，邊緣區域的增益無法滿足高階模的振蕩閾值，從而被抑制。通過優化增益介質的長度（確保中心區域增益被充分利用）與泵浦強度（強化中心區域與邊緣區域的增益差異），可進一步放大增益飽和效應，穩定基模輸出。

    （四）特殊場景適配技術：針對高要求與復雜環境的選模方案

    除上述核心技術外，針對高穩定性、高功率或動態環境等特殊應用需求，激光技術領域還發展了一系列輔助選模技術，以滿足嚴苛的應用條件：

    種子注入鎖模技術：將低功率、高純度的基模激光（種子源）注入主激光器的諧振腔，種子光的基模會優先獲取增益，迫使主激光器的振蕩模式與種子光同步，實現極高純度的基模輸出。該技術具有模式穩定性高、純度高的優勢，廣泛應用于精密測量、激光雷達、量子通信等對模式純度要求嚴苛的場景。

    自適應光學選模技術：在諧振腔內引入可變形鏡，通過傳感器（如遠場光斑分析儀、干涉儀）實時監測輸出激光的模式分布；若檢測到高階模成分，控制系統立即調整可變形鏡的形狀，改變腔內光場分布，增加高階模的損耗。這種動態調控方式適用于振動、溫度變化等環境擾動較大的場景，能夠持續維持基模純度，確保激光器長期穩定運行。

    Q開關選模技術：在調Q激光器中，Q開關打開瞬間，基模因初始能量高、振蕩建立速度快，會在高階模起振前占據主導地位，從而抑制多模。該技術兼顧短脈沖輸出與基模純度，適用于激光打標、微加工、激光醫療等需要短脈沖高純度激光加工的領域。

    三、實際應用：技術組合策略與效果驗證方法

    單一選模技術往往難以滿足復雜應用場景的需求，實際工程應用中需結合激光器類型、功率需求、模式純度要求及環境條件，選擇多種技術組合使用，以實現最佳的多模抑制效果。以下為典型應用場景的技術組合案例：

    中低功率固體激光器（如實驗室用Nd:YAG激光器）：采用“短腔結構+可調光闌+端面泵浦”的組合方案。通過短腔結構擴大基模與高階模的光斑差異，利用可調光闌物理攔截高階模，借助端面泵浦構建高斯型增益場，在保證基模純度（M2因子<1.2）的同時，兼顧輸出功率的穩定性。

    高功率光纖激光器：采用“單模光纖（波導限制）+增益飽和效應+模式監測反饋”的組合方案。利用單模光纖的波導結構天然限制高階模傳播，通過增益飽和效應強化基模競爭優勢，結合實時模式監測與反饋系統動態調整參數，實現高功率（千瓦級）與高基模純度（M2因子<1.1）的平衡。

    高穩定性精密激光設備（如激光干涉儀）：采用“種子注入鎖模+自適應光學選模”的組合方案。通過種子注入鎖模確保基模的高純度，借助自適應光學選模抵御環境擾動，實現長期穩定的基模輸出，滿足精密測量對激光模式穩定性的嚴苛要求。

    基模輸出效果的驗證需通過科學、量化的方法進行，核心驗證指標包括：

    遠場光斑形態：通過遠場光斑分析儀觀測，基模的遠場光斑應呈現對稱圓形，無旁瓣、雜散光或畸變；若存在環形、橢圓形或不規則光斑，則表明仍有高階模成分，需進一步優化選模參數。

    M2因子：M2因子是衡量激光模式純度的核心量化指標，基模的理論M2因子為1，實際應用中M2因子越接近1，模式純度越高。對于高純度基模需求的場景（如精密加工、量子通信），M2因子需控制在1.2以內；對于一般應用場景，M2因子可放寬至1.5以內。

    功率穩定性：在持續運行過程中，基模輸出功率的波動幅度應控制在允許范圍內（通常≤5%），若功率波動過大，可能存在模式跳變（基模與高階模交替振蕩），需優化選模技術組合。

    四、總結與展望

    抑制激光多模振蕩、實現高純度基模輸出，是一項基于模式物理特性差異的系統工程，其核心在于從諧振腔結構、模式損耗、增益分布等維度進行精準調控，放大基模的競爭優勢，抑制高階模的振蕩。隨著激光技術在高端制造、生物醫藥、量子科技等領域的深入應用，對基模純度、功率穩定性及環境適應性的要求將持續提升，未來激光選模技術的發展方向?qū)⒓性谝韵聝煞矫妫?/p>

    動態智能選模技術：結合人工智能算法與實時監測系統，實現選模參數的自適應優化。例如，通過機器學習模型分析模式分布數據，自動調整光闌孔徑、泵浦功率或可變形鏡形狀，無需人工干預即可維持基模穩定輸出，提升設備的智能化水平與環境適應性。

    高功率-高純度協同優化技術：針對高功率激光器的“功率與純度平衡”難題，通過優化非穩腔與波導結構的協同設計、開發新型增益介質（如高增益低損耗晶體）、引入多維度選模技術（如偏振-損耗-增益聯合調控），在提升輸出功率的同時，確保基模純度不降低，滿足高功率精密加工、激光核聚變等場景的需求。

    掌握不同選模技術的原理、特性與適用場景，是實現激光設備性能優化的關鍵，也是推動激光技術向更高精度、更廣領域應用的重要基礎。未來，隨著材料科學、光學設計與智能控制技術的不斷進步，激光選模技術將逐步向更高效、更穩定、更智能的方向發展，為激光技術的產業化應用提供更強力的支撐。
