濾光片基材倒角與邊緣加工的難點拆解、鍍膜影響及落地解決方案

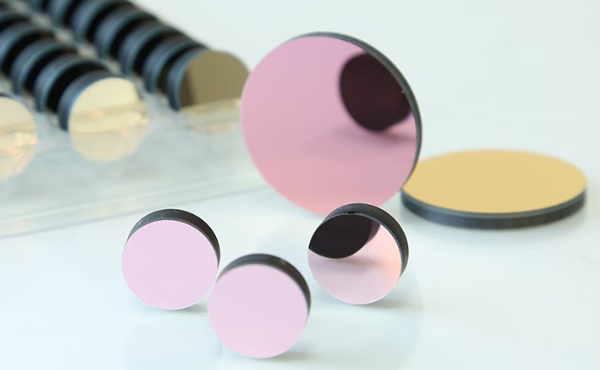

    濾光片作為光學系統的核心元件，其基材的倒角與邊緣加工質量直接決定最終光學性能。這一環節不僅要解決材料特性帶來的加工難題，還需銜接后續鍍膜工藝，是光學制造中兼具技術深度與實操性的關鍵節點。本文將從加工難點、鍍膜影響兩方面展開分析，并結合行業標準提供可落地的解決方案，適配多數光學加工產線需求。

    一、基材倒角與邊緣加工的核心難點

    濾光片基材多為光學玻璃、晶體或陶瓷，這類材料的高硬度、高脆性特性，讓加工過程面臨多重挑戰，具體可歸納為五大核心難點：

    1.材料脆性引發的崩邊與微裂紋

    光學材料在機械加工中易發生脆性斷裂，尤其邊緣區域受力時，易產生崩邊（邊緣缺損）或微裂紋。例如在熔融石英、BK7等硬質玻璃加工中，當?shù)菇墙嵌刃∮?0°時，崩邊風險會提升40%以上，且微裂紋肉眼難辨，后續可能隨應力擴展影響基材強度。

    2.高精度與批量一致性難兼顧

    倒角的寬度、角度需嚴格符合設計公差，通常尺寸公差≤±0.1mm，角度公差≤±1°。但批量生產中，加工設備精度衰減、工具磨損（如砂輪損耗）、操作員技能差異，易導致不同批次甚至同批次基材的加工尺寸偏差，進而引發后續裝配錯位或光學像差。

    3.光學級表面光滑度達標難

    邊緣需達到Ra≤0.1μm的光學級光滑度，以減少光散射。傳統機械加工（如銑削、研磨）易在邊緣留下刀痕或毛刺，尤其小尺寸（如直徑＜5mm）或異形基材，拋光時難以均勻施力，光滑度達標率常低于85%。

    4.熱應力與機械應力的疊加影響

    加工中的摩擦熱（如高速研磨）會產生局部高溫，可能導致玻璃微晶化；同時機械壓力會殘留內應力，兩者疊加易造成基材變形，影響光學平整度。例如高速研磨時，若冷卻不及時，基材局部溫度可升至80℃以上，變形率增加15%20%。

    5.清潔與污染控制的隱蔽性

    加工產生的碎屑、冷卻劑殘留易附著在基材表面或孔隙中，若清潔不徹底，會直接影響后續鍍膜附著力。尤其多孔陶瓷基材，碎屑嵌入孔隙后，常規清洗難以完全去除，成為隱形質量隱患。

    二、加工質量對鍍膜工藝的直接影響

    倒角與邊緣加工的缺陷，會通過鍍膜環節放大，最終影響濾光片的光學性能與使用壽命，主要體現在四個維度：

    1.膜層均勻性下降，光學參數偏移

    邊緣的崩邊、毛刺會導致鍍膜時（如PVD、CVD工藝）電場或氣流分布異常，造成膜厚不均。以帶通濾光片為例，邊緣膜厚偏差可能引發中心波長偏移510nm，通帶波紋幅度增加5%10%，甚至出現旁瓣升高，導致濾光選擇性下降。

    2.膜層附著力減弱，可靠性降低

    尖銳邊緣或微裂紋處易產生應力集中，鍍膜后膜層易從邊緣開始剝落（即“邊緣效應”）。在熱循環（40℃~85℃）或機械振動測試中，有邊緣缺陷的濾光片膜層脫落率是正常產品的35倍，大幅縮短使用壽命。

    3.雜散光增加，成像質量受損

    粗糙邊緣會成為散射中心，將入射光散射至非目標方向，增加系統雜散光。在成像光學系統中，這類雜散光會導致圖像背景噪聲升高、對比度下降，例如安防攝像頭用濾光片，若邊緣粗糙，夜間成像時易出現“光暈”現象。

    4.應力疊加引發性能退化

    加工殘留的內應力與鍍膜過程中膜層產生的應力疊加，可能導致基材彎曲或膜層開裂，改變光學路徑。長期使用中，應力會緩慢釋放，造成濾光片光譜特性漂移，如長波通濾光片的截止波長每年偏移12nm，影響系統穩定性。

    三、符合行業標準的落地解決方案

    結合ISO10110、MILPRF13830等光學加工標準，無需重大設備升級，通過工藝優化與質量控制，即可有效解決上述問題，具體方案分為五部分：

    1.倒角加工工藝優化

    設備與工具選型：采用數控（CNC）倒角機，搭配金剛石或CBN（立方氮化硼）工具，確保加工精度；進給率嚴格控制在0.080.1mm/rev，主軸轉速維持在50006000rpm，減少切削力引發的崩邊。

    分階段加工：先通過400金剛石砂輪粗磨成形，快速去除多余材料；再用2000砂輪精磨，降低表面粗糙度，兩步加工可使崩邊率控制在5%以下。

    冷卻與潤滑管控：使用水基冷卻劑，流量≥5L/min，同時加裝過濾系統（過濾精度≤5μm），避免碎屑循環附著；加工間隙定期檢測冷卻劑濃度，防止?jié)舛犬惓е吕鋮s失效。

    2.邊緣后處理技術適配

    化學拋光：針對玻璃基材，采用HF:NH4F=1:5的混合溶液，在2025℃環境下浸泡3060秒，腐蝕微裂紋與刀痕，使邊緣Ra降至0.050.1μm；浸泡后需用去離子水沖洗3次，避免殘留腐蝕劑。

    火焰拋光：適用于大批量玻璃基材，通過氫氧焰（溫度控制在12001400℃）快速掃過邊緣，利用材料熔融特性實現光滑表面；需搭配自動送料裝置，確保火焰作用時間一致（≤2秒/件），防止基材變形。

    機械拋光：使用聚氨酯拋光輪+氧化鈰拋光液（濃度10%15%），拋光壓力≤0.1MPa，單次拋光時間12分鐘；對異形基材，可定制貼合輪廓的拋光輪，保證拋光均勻性。

    3.全流程質量控制

    在線光學檢測：在加工線集成CCD相機+激光掃描系統，實時檢測倒角尺寸與邊緣缺陷；通過圖像處理軟件設定崩邊閾值≤50μm，超標產品自動剔除，檢測準確率可達99.5%以上。

    殘余應力檢測：采用偏光鏡或數字散斑干涉儀，抽檢比例不低于5%，確保邊緣區域應力≤10MPa（玻璃基材），避免應力疊加影響鍍膜。

    清潔質量管控：加工后先經超聲波清洗（去離子水+中性洗滌劑，功率300500W，時間58分鐘），再用氮氣（純度≥99.99%）吹掃干燥，最后通過真空檢測確認無殘留。

    4.鍍膜前預處理強化

    邊緣鈍化：鍍膜前用氧化鋁微粉（粒徑≤10μm）噴砂，壓力控制在0.20.5bar，增加邊緣表面粗糙度（Ra提升至0.20.3μm），增強膜層附著力；噴砂后需再次清潔，去除微粉殘留。

    膜層設計優化：在鍍膜工藝中，于邊緣區域增加SiO2過渡層（厚度50100nm），緩解膜層與基材的應力差；對高精度濾光片，可采用漸變膜厚設計，補償邊緣膜厚偏差。

    5.人員與流程標準化

    操作員培訓：每月開展1次技能培訓，重點講解加工參數調整（如不同基材的進給率適配）、缺陷識別（如微裂紋的肉眼初步判斷），考核合格后方可上崗。

    SOP文檔化：制定詳細的標準作業程序，明確不同基材的加工參數、檢測標準、設備維護周期（如砂輪每加工500件更換1次），確保各產線操作一致性。

    濾光片基材的倒角與邊緣加工，是連接基材制備與鍍膜工藝的“橋梁”。通過針對性解決材料脆性、精度控制等難點，結合工藝優化與質量管控，可有效提升加工合格率，減少鍍膜缺陷，最終保障濾光片的光學性能與可靠性。未來隨著自動化檢測技術（如AI視覺識別）與新型加工工具（如超硬納米涂層工具）的應用，這一環節將向更高精度、更高效率方向發展。
