激光光束質量（BPP/M2）測試系統的自主設計與實現探索

    在高功率光纖激光器的研發與應用領域，光束質量的精準評估是關鍵環節。當前，市場上成熟的測試設備價格高昂（多為數十萬元級別），且國外品牌的售后服務存在諸多不便（如返廠檢修周期長達數月）。基于此，探索自主搭建一套具備實用價值的激光光束質量測試系統具有重要意義。本文將從理論基礎、測試原理、技術方案及工程考量等方面，系統闡述該系統的設計思路。

    核心參數：BPP與M2的物理內涵及關聯

    光束質量的評價主要依賴兩個核心參數：光束參數積（BPP）與M2因子。對于多模高功率激光，BPP（表達式為BPP=ω?·θ，其中ω?為束腰半徑，θ為遠場發散角半角）是常用評價指標，其數值越小，表明光束的聚焦能力越強、發散特性越優。而類單模光纖激光則多采用M2因子，該無量綱參數用于衡量光束相對于理想基模高斯光束（M2=1）的偏離程度，數值越接近1，光束質量越優異。

    從物理本質而言，BPP與M2描述的是同一物理特性（光束的發散與聚焦能力），二者存在明確的數學關聯：BPP=(M2·λ)/π（λ為激光波長）。因此，只要測得束腰半徑ω?與遠場發散角θ，即可通過公式推導得到BPP與M2。

    測試原理：聚焦變換與數據擬合方法

    直接測量高功率激光的束腰與發散角存在顯著困難：準直輸出光束的發散角極小，難以直接捕捉；而帶輸出頭（如QBH/LLKD類型）的激光，其束腰位置往往難以定位。解決思路基于理想光學元件的ABCD矩陣變換特性——理想透鏡僅改變束腰大小與發散角的數值（二者成反比），但不改變BPP與M2的值。通過透鏡聚焦，光束在焦點附近呈現明顯的束腰與發散特征，便于精確測量。

    具體測試流程為：采用凸透鏡聚焦激光后，在焦點兩側約兩個瑞利長度（束腰半徑擴大至√2倍ω?的范圍）內，利用CCD相機掃描2025個點位的光斑直徑。將掃描數據進行雙曲線擬合及漸近線擬合，獲取最小半徑ω?與發散角θ，再代入公式計算BPP（BPP=ω?·θ），進而通過BPP=(M2·λ)/π推導得到M2。

    關鍵技術挑戰：高功率的安全衰減方案

    高功率光纖激光器輸出功率可達數千瓦至數萬瓦，而CCD相機的功率密度耐受極限僅為幾mW/cm2，如何將功率安全衰減至相機可承受范圍是核心技術挑戰。解決方案基于菲涅爾反射原理，具體如下：

    1.初級衰減：利用未鍍膜鏡片的菲涅爾反射（1微米波段反射率約4%），每次反射可衰減96%功率。經23次反射，萬瓦級功率可降至毫瓦級，透射部分由功率計或光束吸收器接收。

    2.次級衰減：在CCD前加裝可調衰減片，進一步降低功率密度，確保相機安全工作。

    以20kW激光為例，經3次未鍍膜鏡片反射后，功率可從20kW降至約1.3W，再通過衰減片最終降至相機可承受范圍。

    光路設計與系統組件配置

    一套完整的測試系統應包含以下核心組件：

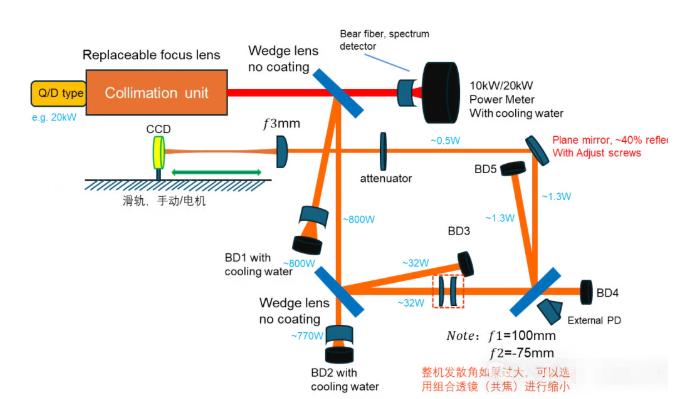

    衰減模塊：由多組未鍍膜反射鏡與楔形透鏡組成，通過多次反射實現功率衰減，透射部分由功率計或光束吸收器（beamdump）接收。

    聚焦與準直單元：配備可更換聚焦透鏡（如f1=100mm、f2=75mm），配合準直單元，以適配不同功率激光器的測試需求；若整機發散角過大，可采用共焦組合透鏡進行縮小。

    掃描裝置：搭載CCD相機的滑軌（支持手動或電動控制），實現焦點附近的光斑掃描。

    冷卻系統：為高功率反射鏡、功率計等部件配備水冷裝置，避免器件因高溫?fù)p壞。

    輔助監測：包含外部光電探測器（PD）、功率計等，用于實時監測功率衰減狀態。

    工程實施考量

    系統搭建需綜合考慮多方面因素：

    兼容性：針對不同功率（數千瓦至數萬瓦）、光束質量、輸出模式（連續或脈沖）的激光器，需預留器件更換接口與安裝位置。

    精度控制：機械結構需保證穩定性，減少振動對掃描精度的影響；數據擬合算法需優化，提高ω?與θ的計算準確性。

    安全設計：需聯合電子團隊設計安全聯鎖機制，防止意外強光損傷設備或人員。

    協同研發：需機械、軟件、電子等多領域團隊協作，完成器件選型、性能測試、系統集成等工作。

    自主搭建激光光束質量測試系統，不僅能顯著降低成本，還可根據實際需求靈活調整系統配置。盡管在器件選型、算法優化、系統集成等方面仍需解決諸多細節問題，但基于成熟的理論基礎與可行的工程方案，該系統有望滿足內部測試需求。未來通過功能樣機的研發與迭代，其測試精度與穩定性將進一步提升，為高功率激光加工技術的研發提供有力支撐。
