激光焦點測量裝置及其在激光加工精度控制中的應用

    在激光加工技術持續向工業制造、增材制造、超精密微加工等領域深度滲透的背景下，激光焦點的穩定性與精確性直接決定加工質量。激光焦點測量裝置作為保障該核心參數的關鍵設備，通過實時采集光束焦點位置、尺寸、功率分布等參數，為工藝優化與質量控制提供了重要技術支撐。其技術原理與應用邏輯，正隨著激光功率提升與加工精度升級不斷發展完善。

    一、核心構成：從光信號捕獲到數據解析的系統架構

    激光焦點測量裝置的高效運行依賴四大核心模塊的協同作用，各模塊承擔特定功能，共同保障測量精度與可靠性。

    光學傳感單元作為裝置的核心感知部件，負責安全捕獲激光信號。其中，分光/衰減模塊通過偏振分光（利用S偏振反射、P偏振透射的偏振態差異實現分光）、半透半反鏡（通過鍍膜形成固定分光比，如70%透射/30%反射）、波長分光（基于波長選擇性反射/透射特性，如短波反射、長波透射）等技術，結合中性密度濾光片（通過吸收或反射均勻降低光強，且不改變光譜分布）、可變衰減器（通過機械或電控方式連續調節衰減比）等元件，既能保護探測器免受高功率激光損傷（典型衰減比可達1×10?1?），又能優化信號質量。當激光功率超過400W時，需外接ND濾鏡進一步強化防護。

    探測元件根據應用場景選擇適配類型：高分辨率CCD/CMOS（如OPHIRSP928搭載的1928×1448像素傳感器，像素間距3.69μm）可直接成像光斑形貌；瑞利散射探測器（如BeamWatch）適用于非接觸式測量1-100kW高功率激光；金納米粒子探針（40nm尺寸）可突破衍射極限，實現40nm分辨率的超精密測量（如LFP輪廓儀）。

    信號處理單元承擔數據降噪與同步功能，高速采集卡（采樣率≥1MHz，如FocusTracker時間分辨率達40Hz）確保多傳感器數據同步采集，帶通濾波（針對400-500nm等離子體光）與小波降噪算法（用于聲信號處理）有效剔除干擾，保障數據純凈度。

    運動控制模塊實現精密定位，Z軸掃描機構（如FocusMonitor+行程達120mm）可自動定位束腰位置，精度達±5μm；壓電陶瓷驅動的XY微位移臺（如LFP掃描儀重復性達±5nm）為三維焦點重構提供微米級移動能力。

    軟件分析平臺負責數據的最終解析與處理，BeamGage可計算光斑直徑、M2因子、橢圓度等參數（精度±2%）；LDS3.0可實時監測焦點漂移，并生成熱透鏡效應補償曲線，將抽象數據轉化為可操作的工藝參數。

    二、測量原理：基于物理規律與數學模型的精準推導

    激光焦點測量基于物理規律與數學模型，核心圍繞焦點定位、尺寸計算與漂移監測展開，形成多維度解析體系。

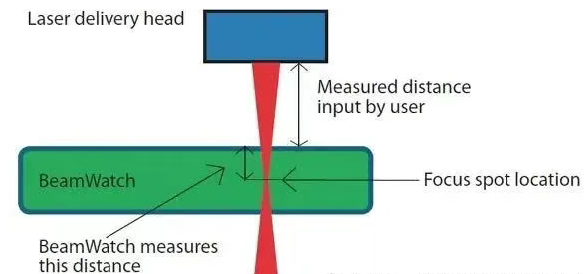

    焦點定位采用兩種主流技術路徑：幾何成像法適用于直接測量，通過公式（Zfocus=Zlens+Δzcal×(Dspotmax-Dspotobs)/(2·NA)）關聯透鏡位置與光斑尺寸變化，計算焦點位置；瑞利散射法則通過反演激光在空氣中的散射光強分布，實現非接觸式測量，尤其適用于高功率激光場景。

    光斑尺寸計算需考慮衍射極限影響，通過修正公式（d=N或d=k·λ/NA）消除衍射干擾，確保微米級甚至納米級測量精度。焦點漂移監測借助散度角關聯模型（Δz=θ_ay-θ0/Kopt），實時捕捉因熱透鏡效應、機械振動等因素導致的位置偏移。

    三、場景適配：技術特性與應用需求的精準匹配

    不同激光應用場景對測量裝置的性能需求差異顯著，技術適配是發揮設備效能的關鍵。

    在工業激光加工領域，高功率焊接/切割需應對1-100kW強激光，BeamWatch憑借±125μm的漂移監測精度，可在焦點位置變化超過0.1mm時，通過PID算法（響應時間<50ms）觸發功率補償，避免熔深不足；精密微焊（如新能源電池密封焊）依賴OPHIRSP928，其37μm的最小光斑測量能力可校準≥73mm短焦距透鏡，顯著提升焊接良率。

    增材制造（金屬3D打印）中，BeamWatchAM通過瑞利散射實時監測熔池上方光束參數，當束腰位置漂移超過±50μm時立即報警，防止零件孔隙率超標，保障層間熱輸入穩定。

    超精密微加工（如光刻、微孔加工）對分辨率要求苛刻，激光焦點輪廓儀LFP以40nm分辨率適配高數值孔徑物鏡（NA≤1.66），滿足納米級加工需求。

    科研與光學系統診斷領域，PRIMESFocusMonitor+可測量Zernike系數，助力透鏡組像差分析；M2因子測試（M2=πdθ）為激光光束質量評估提供核心數據。

    四、技術瓶頸與發展趨勢：從性能突破到系統集成

    當前技術仍面臨多重挑戰：10kW以上高功率激光會導致瑞利散射信噪比下降，需開發抗熱損傷探頭（如BeamWatchAM采用水冷設計）；微秒級動態過程（如鎖模激光）要求探測器幀頻＞100kHz，而現有設備（如SP928為13fps）尚存顯著差距。

    未來，激光焦點測量裝置將向多物理場耦合方向發展，集成等離子體光譜與聲發射傳感，構建熔池動態模型，實現從“參數測量”到“質量預測”的跨越，為激光加工技術的進一步突破提供更強支撐。
