什么是碗狀陣列光子晶體？為什么說他是破解LED廣角照明瓶頸的創新性技術方案

    當前，發光二極管（LED）照明技術已深度融入各類應用場景，涵蓋家庭室內照明、戶外高清顯示面板及汽車照明系統等領域。隨著應用需求的不斷升級，行業對其照明亮度與覆蓋廣度的要求持續攀升。然而，長期以來，傳統LED廣角照明效果的提升受限于關鍵技術瓶頸：用于增強LED發光效率的平面光子晶體（PC），其光子帶隙具有顯著的角度依賴性——當觀測角度偏離正前方時，照明增強效果會大幅衰減，難以滿足大場景下均勻發光的實際需求。

    為突破這一技術桎梏，浙江理工大學化學化工學院Wei-LongBi、AnTang、Jia-LiXu、YuTian團隊提出了創新性解決方案：構建具有角度無關光子帶隙的碗狀陣列光子晶體（bPC）。該結構兼具耐用性、柔韌性與自支撐特性，不僅實現了LED照明強度的倍數級提升，更能在不同觀測角度下保持穩定性能，為LED產業向高效化、廣角化方向發展提供了關鍵技術支撐。

    一、從平面局限到碗狀突破：碗狀陣列光子晶體的制備工藝

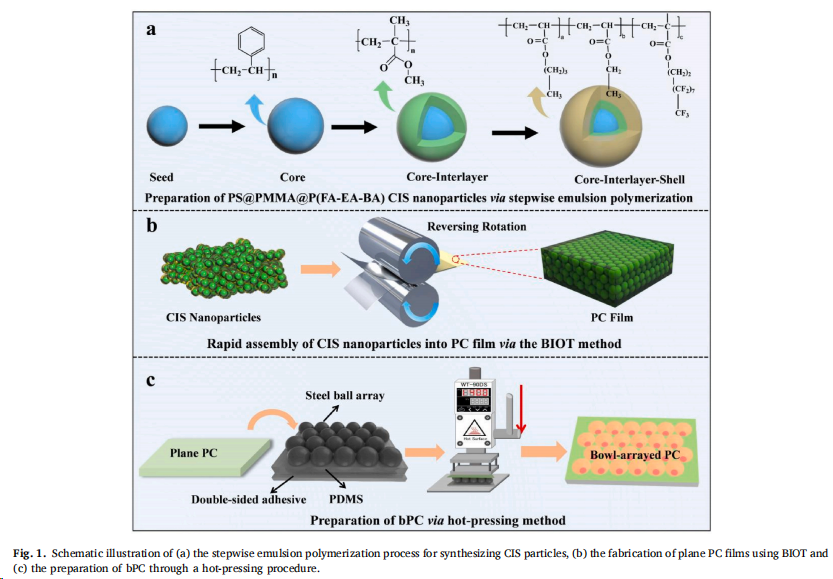

    碗狀陣列光子晶體的性能優勢，源于其精準設計的三步核心制備工藝。研究團隊通過逐步優化構建單元與結構形態，針對性解決了傳統平面光子晶體的技術缺陷，具體流程如下：

    1.第一步：合成核心構建單元——CIS聚合物顆粒的精準制備

    光子晶體的光學性能依賴于構建單元的結構設計。研究團隊采用分步乳液聚合法（StepwiseEmulsionPolymerization），成功合成出“氟化核-中間層-殼”結構的聚合物顆粒（PS@PMMA@P(FA-EA-BA)），簡稱CIS顆粒。該顆粒具備顯著的尺寸可控性：通過調控合成過程中的反應參數，可制備出對應藍色、綠色、紅色等不同結構色的顆粒，為后續適配多色LED的廣角增強需求奠定基礎，同時賦予光子晶體靈活的光學特性適配能力。

    2.第二步：制備有序基底——基于BIOT技術的平面PC膜組裝

    構建有序的顆粒排列是光子晶體產生光學效應的核心前提。團隊創新性地采用彎曲誘導有序技術（Bending-InducedOrderedTechnology,BIOT），實現CIS顆粒的快速有序組裝，制備得到平面自支撐光子晶體薄膜。相較于傳統組裝方法，BIOT技術可使顆粒排列更為緊密且有序，所形成的平面PC膜不僅呈現清晰的結構色（如圖2中藍、綠、紅三色薄膜的掃描電子顯微鏡（SEM）圖像所示），還具備優異的柔韌性，為后續三維結構塑形提供了必要條件。

    3.第三步：構建功能結構——基于光刻技術的碗狀陣列成型

    突破平面結構局限的關鍵環節，在于三維功能結構的構建。研究團隊借助光刻技術，將已制備的平面PC薄膜熱壓至半球形基底表面，使平面PC薄膜形成特定弧度，最終得到碗狀陣列光子晶體（bPC）。這一半球形表面設計從根本上克服了平面PC的角度依賴性缺陷：半球形結構可對不同角度入射的光線進行均勻反射調控，為“角度無關光子帶隙”的實現提供了結構基礎。

    二、性能突破：角度無關性與強度提升的雙重優勢

    碗狀陣列光子晶體的技術價值，最終通過其光學性能測試得到驗證。研究團隊通過多維度實驗，證實了bPC在LED照明增強領域的核心優勢，具體表現如下：

    1.角度無關的光子帶隙：保障廣角照明穩定性

    傳統平面PC的核心缺陷在于角度敏感性——當觀測角度從0°增至60°時，其光子帶隙會發生明顯偏移，導致照明顏色與強度出現顯著波動。而bPC依托半球形表面結構，在15°、30°、45°、60°等不同探測角度下，其反射光譜始終維持穩定狀態（如圖4所示）。盡管因表面積增大，bPC的光子帶隙出現輕微“紅移”（即波長向長波方向偏移），但其對光線的調控能力未受影響，有效保障了廣角范圍內照明效果的均勻性。

    2.2.33倍照明強度提升：顯著優化照明效率

    當bPC作為反射器應用于平面LED時，實驗數據顯示：LED的照明強度較傳統平面PC增強方案提升2.33倍。這一提升并非局限于單點區域——通過對LED面板不同位置、不同角度的強度檢測（如圖5所示），bPC在全范圍內均保持穩定的增強效率，有效規避了“中心亮度高、邊緣亮度低”的行業常見問題。無論是大尺寸LED顯示面板，還是需廣范圍覆蓋的戶外照明場景，該性能均能在降低能耗的同時，顯著提升用戶使用體驗。

    3.優異的材料特性：適配產業應用需求

    除光學性能外，bPC的物理特性高度契合產業應用要求：其結構具備耐用性（可長期耐受復雜環境條件的變化）、柔韌性（可適配非平面LED載體，如曲面顯示面板、柔性照明器件）與自支撐性（無需額外基底支撐，簡化后續封裝工藝環節）。這些特性不僅適用于傳統剛性LED產品，還能拓展至柔性照明、可穿戴設備等新興領域，為LED產品的形態創新提供了技術可能。

    三、超越亮度提升：碗狀陣列光子晶體的產業價值與未來展望

    該研究的意義遠超單純的LED亮度提升，其為LED產業的技術升級與應用場景拓展開辟了新路徑，具體體現在以下方面：

    從技術層面而言，bPC首次實現“角度無關光子帶隙”與“高強度照明增強”的協同，有效解決了長期困擾行業的“廣角效率衰減”難題，填補了LED廣角照明增強領域的技術空白。其核心工藝（如BIOT組裝技術、熱壓光刻工藝）具備流程可控性與成本經濟性，為規模化生產提供了可行性支撐。

    從應用層面來看，bPC的出現將推動多場景LED產品的性能升級：在戶外照明領域，可實現更廣泛區域的均勻照明；在LED顯示領域，能確保不同位置觀眾觀測到一致的亮度與色彩；在汽車照明領域，可提升轉向燈與尾燈的廣角識別性能，增強行車安全性。此外，其柔韌性與自支撐性還可能催生可折疊LED照明器件、柔性車載顯示面板等新型產品，進一步拓展LED技術的應用邊界。

    正如研究團隊在結論中指出，碗狀陣列光子晶體的成功研制，不僅實現了LED廣角發光效率的大幅提升，更在推動LED產品設計創新領域具備重要應用潛力。未來，通過進一步優化CIS顆粒尺寸、碗狀結構參數等關鍵指標，有望實現“多色協同增強”“更高效率突破”等目標，為全球照明產業的綠色化與高效化發展提供新的技術方向。
