光學鏡片應力雙折射：等級標準、測量方法及測試流程技術指南

    應力雙折射是影響光學鏡片成像質量與系統穩定性的關鍵指標，尤其在高功率激光、偏振光學及天文觀測等精密領域，其控制精度直接決定設備性能上限。本文系統解析應力雙折射的等級劃分依據、定量與定性測量方法，并結合工業實踐明確測試流程，為光學鏡片研發設計、生產制造及質量檢驗提供標準化技術參考。

    一、應力雙折射的等級劃分與行業標準

    應力雙折射以單位長度的光程差為核心衡量指標，單位為nm/cm，數值越小代表鏡片光學均勻性越好，抗應力干擾能力越強。依據應用場景對光學性能的要求，其等級劃分及適用范圍如下：

    1.1等級分類與適用場景

    1.2行業標注標準

    國際通用標準為ISO10110《光學和光子學光學元件的準備》第2部分，該標準明確應力雙折射的圖紙標注規范：以“0/ΔA”格式標注，其中“ΔA”表示允許的最大應力雙折射值。例如標注“0/2×10??”，即代表該鏡片的最大應力雙折射值不得超過2nm/cm，測試過程需以此為合格判定基準。

    二、應力雙折射的測量方法分類與技術特性

    根據測量精度與應用場景需求，應力雙折射測量方法分為定性/半定量測量與定量測量?jī)深悾瑑深惙椒ㄔ谠怼⒕燃斑m用場景上存在顯著差異，需按需選擇。

    2.1定性/半定量測量方法（快速篩查類）

    此類方法以“直觀呈現應力分布、快速排查異常”為核心目標，適用于生產線來料初檢、工藝過程監控（如退火后應力檢測、拋光工序質量把控）。

    2.1.1十字偏振法（偏光儀法）

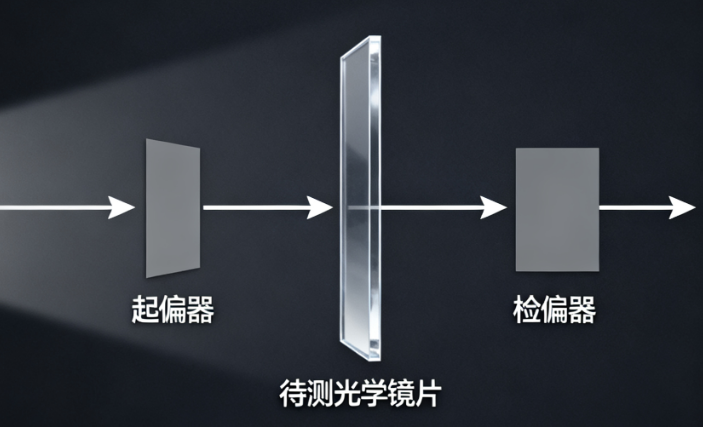

    測量原理：將待測鏡片置于起偏器與檢偏器（二者偏振方向正交）之間，采用均勻擴展光源（如鈉光燈、LED面光源）照明；無應力鏡片會使入射光偏振態保持穩定，視場呈均勻暗場；存在應力時，應力區域會改變光的偏振態，部分光穿透檢偏器，形成彩色干涉條紋（又稱“等色線”）。

    判定依據：干涉條紋密度與應力梯度正相關，條紋越密集，應力梯度越大；通過條紋顏色可初步估算應力等級——灰白色對應低應力，黃/紅色對應中等應力，藍/綠色對應高應力。

    技術特性：優點為設備結構簡單、操作效率高、檢測成本低，可實現鏡片全場應力分布觀測；缺點為僅能定性或半定量分析，無法獲取精確的nm/cm數值，且測量結果受鏡片厚度影響較大。

    2.1.2相位偏光法

    測量原理：在十字偏振法光路基礎上，增設全波片（常用530nm敏感色片），使背景視場呈現明亮紫紅色；應力區域會因應力類型（拉伸/壓縮）不同，呈現差異化顏色。

    判定依據：壓縮應力區域顯示藍色，拉伸應力區域顯示橙黃色，可直接區分應力類型。

    技術特性：相較于十字偏振法，應力類型判定更直觀；但仍屬于半定量方法，無法輸出精確測量數值。

    2.2定量測量方法（精準判定類）

    當需驗證鏡片是否符合設計指標（如≤2nm/cm）或出具標準化質量報告時，需采用定量測量方法，其結果可直接用于產品合格判定與行業標準認證。

    2.2.1補償器法（Senarmont補償法、Babinet補償法等）

    測量原理：基于十字偏振法光路，在樣品與檢偏器之間加入可精確調節的補償器（如石英楔子、Babinet補償器）；通過旋轉檢偏器或移動補償器，引入反向雙折射效應，抵消樣品自身應力產生的雙折射，直至測量點恢復暗場（消光狀態）。

    計算方式：記錄補償器消光時的讀數（R），結合光源波長（λ，單位nm）與樣品厚度（d，單位cm），代入公式Δδ=R×λ/d，計算得到單位長度的光程差（Δδ，單位nm/cm）。

    技術特性：優點為測量精度高，是傳統光學計量領域的標準方法；缺點為單次僅能測量單個點位，全場測量耗時較長，對操作人員的專業技能要求較高。

    2.2.2自動偏光應力測量?jī)x

    測量原理：集成計算機控制的偏振態發生器（PSG）與偏振態分析器（PSA）；儀器自動向樣品發射多組已知偏振態的入射光，檢測透射光的偏振態變化，通過穆勒矩陣算法計算鏡片各點位的延遲量（光程差）與快軸方向。

    輸出結果：生成全場應力分布偽彩色圖，直觀展示應力大小與分布特征；可直接讀取任意點位的光程差及單位長度光程差（nm/cm）；自動生成最大應力值、最小應力值、平均應力值等統計數據，滿足ISO10110標準認證需求。

    技術特性：優點為全自動操作、測量精度高（可達0.1nm/cm）、檢測效率快，支持全場定量分析；缺點為設備購置及維護成本較高，主要適用于高端光學元件（如激光鏡片、光刻機鏡片）的最終質檢與研發驗證。

    三、應力雙折射的標準化測試流程與優化方案

    為確保測試結果的準確性與一致性，需遵循“樣品準備方法選擇參數設置分析判定”的標準化流程，并結合場景特點優化設備配置。

    3.1標準化測試流程

    1.樣品準備：采用無塵布配合光學專用清潔劑，清除鏡片表面的灰塵、指紋及油污；若鏡片存在鍍膜，需選擇無腐蝕性的清潔方案，避免損傷膜層導致測量干擾。

    2.測試方法選擇：生產線快速篩查采用十字偏振法，若需區分應力類型可選用相位偏光法；產品出廠質檢、研發樣品性能驗證需采用自動偏光應力測量?jī)x，關鍵點位精確測量可輔助使用補償器法。

    3.參數設置：使用自動偏光應力測量?jī)x時，需準確輸入樣品厚度、測試光源波長（常用550nm可見光）、測量區域范圍等參數，確保算法計算精度。

    4.分析與判定：不僅需驗證最大應力值是否符合圖紙標注要求，還需分析應力分布均勻性——局部應力梯度劇烈可能導致光學系統成像畸變或元件損傷；最終依據測試數據出具合格/不合格判定報告，報告需包含應力分布圖表、關鍵數值記錄及標準依據。

    3.2設備配置優化方案

    生產線與裝調車間：配置十字偏振儀，用于日常來料初檢、工藝過程實時監控，快速排查應力異常產品，降低后續加工成本。

    質量檢驗部門與研發中心：配備自動偏光應力測量?jī)x，用于關鍵產品最終質檢、供應商質量審核及新型鏡片研發的應力性能驗證，確保測試結果符合國際標準，具備可追溯性。
